在 STM32H7 上跑yolo，实现一个饮料识别小系统

项目简介

这次项目的目标很直接：在一块 STM32H7 MCU 上，完成一个从摄像头采集、端侧推理，到 LCD 实时显示识别结果的完整闭环。

项目最终实现的能力包括：

使用 OV5640 摄像头实时采集画面
在 STM32H7 上部署量化后的目标检测模型
在 1.69 寸 LCD 上实时显示画面、检测框和标签
结合轻量级跟踪策略，降低每一帧都做完整检测的开销

这是在MCU中部署，而非在PC或服务端进行推理，也再次展示了在低成本硬件中跑一些轻量的AI模型的可行性

项目背景

近几年边缘 AI 很热，但很多演示都停留在开发板 Demo、模型 Benchmark，或者依赖更高算力的平台。我更关心的是另一件事：

在严格受限的 MCU 平台上，能不能做出一个真正有交互感、可实时运行的视觉应用。

所以我选择了使用STM32H7，并对YOLOV11进行轻量化改进，以实现能否达到实时检测的要求(常规场景下是要求30FPS)

系统整体方案

Mermaid

flowchart LR
    A[OV5640 摄像头] --> B[DCMI + DMA 采集]
    B --> C[图像预处理]
    C --> D[量化目标检测模型]
    D --> E[卡尔曼跟踪]
    E --> F[后处理 / NMS]
    F --> G[LCD 叠加框与标签]
    G --> H[240x280 屏幕显示]

flowchart LR
    A[OV5640 摄像头] --> B[DCMI + DMA 采集]
    B --> C[图像预处理]
    C --> D[量化目标检测模型]
    D --> E[卡尔曼跟踪]
    E --> F[后处理 / NMS]
    F --> G[LCD 叠加框与标签]
    G --> H[240x280 屏幕显示]

这里加上后处理与屏幕显示，是为了便于我进行查看，但如果去掉后处理与LCD显示的话，至少能提高6~12fps

模型与部署思路

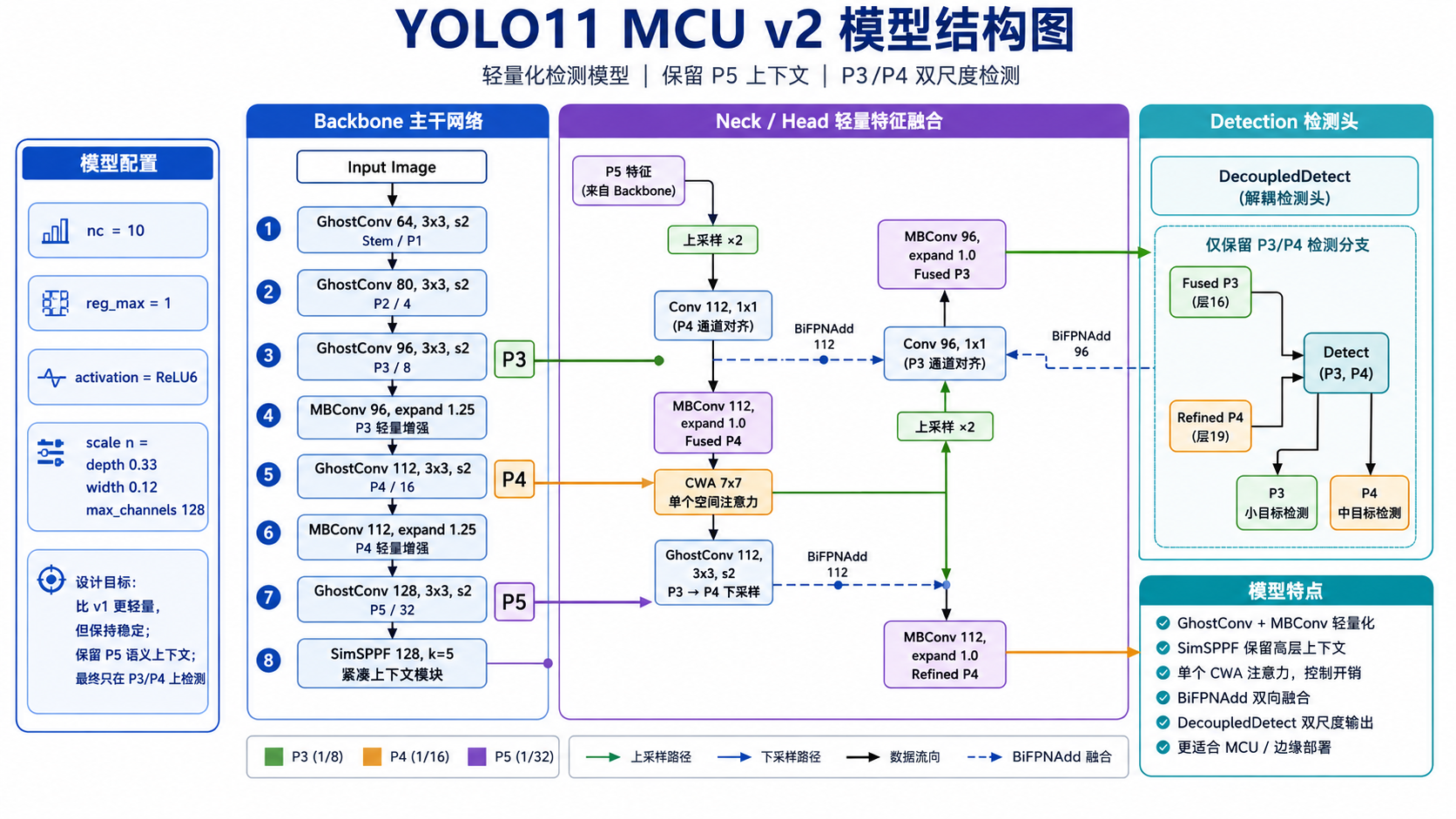

模型结构图

对于yolov11-n进行了轻量化改进，改进核心思想其实是：1.减少参数；2.减少并行度；3.减少计算复杂度

1. 减少参数

这最直接——权重参数量少了，Flash占用量就下降；如果是激活参数减少，RAM的占用也会同步降低。对于MCU而言，每节省1KB都弥足珍贵。

2. 减少并行度

这一点很容易被忽略。很多轻量化网络（比如ShuffleNet、MobileNetV3）采用了分组卷积或通道混洗，在GPU或NPU上能跑出漂亮的速度，但在单核MCU上，这些并行结构反而会打乱计算流水线，增加调度开销。
所以我不盲目追求“先进轻量结构”，而是优先保证计算路径是顺序、规整的

注意，是减少并行，而不是不能并行，如果增加轻微的并行计算，可以带来明显的计算复杂度降低，也是可以接收的

3. 减少计算复杂度

这是字面意思——对每个算子本身做精简，比如用深度可分离卷积替换普通卷积，减少乘加次数。

在做了上述改造后，模型体积大幅缩减。为了进一步压榨性能，我还做了 INT8量化，并用onnx-sim对计算图做了化简，去掉冗余节点

MCU端的额外工作

1. DMA搬运

摄像头通过DCMI接口采集图像，数据量不小。如果让CPU逐字节搬运，那推理就别想做了。所以必须开启DMA，让图像数据直接搬运到内存缓冲区，CPU只在中断时处理一帧完整的图像

同理，LCD的显存更新也交给DMA2D来完成

2. 卡尔曼滤波

我还额外引入了卡尔曼滤波，实现预测位置变化的功能，以达到模型推理 + 卡尔曼预测交替进行。
先跑一次完整推理得到目标框，然后接下来两帧不跑模型，只用卡尔曼滤波对框的位置做运动预测，下一帧再用模型推理结果来“修正”预测值。这样在常规场景下，实际模型推理的频次降低到原来的1/3，但视觉上依然能跟上目标运动。

这个策略大幅提升了整体帧率，而且对静态或慢速移动的目标效果很好

当前效果

我当前是摄像头采集+模型推理(卡尔曼)+后处理+屏幕展示，并且在屏幕展示的时候，还额外的将原始的192x192的图像放大到了224x224，帧率大约能达到21fps

效果展示
https://www.bilibili.com/video/BV14xJP66Eyv/?vd_source=272d2101ff9417b9c12a0450146ec0ca

如果我去掉将图像放大这一步的操作，帧率是可以达到25fps~28fps，已经接近实时检测的要求了
如果再进一步去掉后处理与屏幕展示，那么是百分百能达到30FPS以上，已经满足普通场景下的实时检测要求了

缺点

当前，缺点还是存在的

过度轻量化加上INT8量化，使得模型在mAP@0.5上还算能看，但mAP@0.95掉得很厉害。这意味着检测框不够精确，对于重叠目标或小目标容易漏检
之前在说轻量化模型时要减少参数，但实际上很难做到在保持一定精度的情况下，将权重参数与激活参数都能减少到很小。因此需要结合具体情况，在不降低精度的情况下优先减少激活参数，其次再想办法减少权重参数
